Внешние и внутреннее электроснабжение

Внешнее электроснабжение - комплекс сооружений, обеспечивающих передачу электроэнергии от пункта присоединения энергосистемы к пункту присоединения потребителя. К системе внешнего электроснабжения относятся питающие воздушные линии напряжением 10 или 6 кВ от опорных районных трансформаторных подстанций до потребительских на территории хозяйства и сами потребительские подстанции.


Высоковольтная линия (ВЛ) электропередач - устройство, предназначенное для передачи или распределения электрической энергии по проводам, находящимся на открытом воздухе и прикреплённым с помощью траверс (кронштейнов), изоляторов и арматуры к опорам или другим сооружениям (мостам, путепроводов). Провода в зависимости от их материала и уровня напряжения в линии регламентируются по площади сечения: если провода алюминиевые, то минимальная площадь сечения их 16 мм2 при напряжении до 1 кВ и 25 мм2 при напряжении от I до 35 кВ; если провода сталеалюминевые, то соответственно 10 и S6 мм3. Разрешается использование медных, алюминиевых, неизолированных, которые могут быть полыми, однопроволочными и многопроволочными. Провода должны обладать следующими свойствами:

- прочность;
- хорошая проводимость;
- устойчивость к атмосферным или химическим воздействиям.

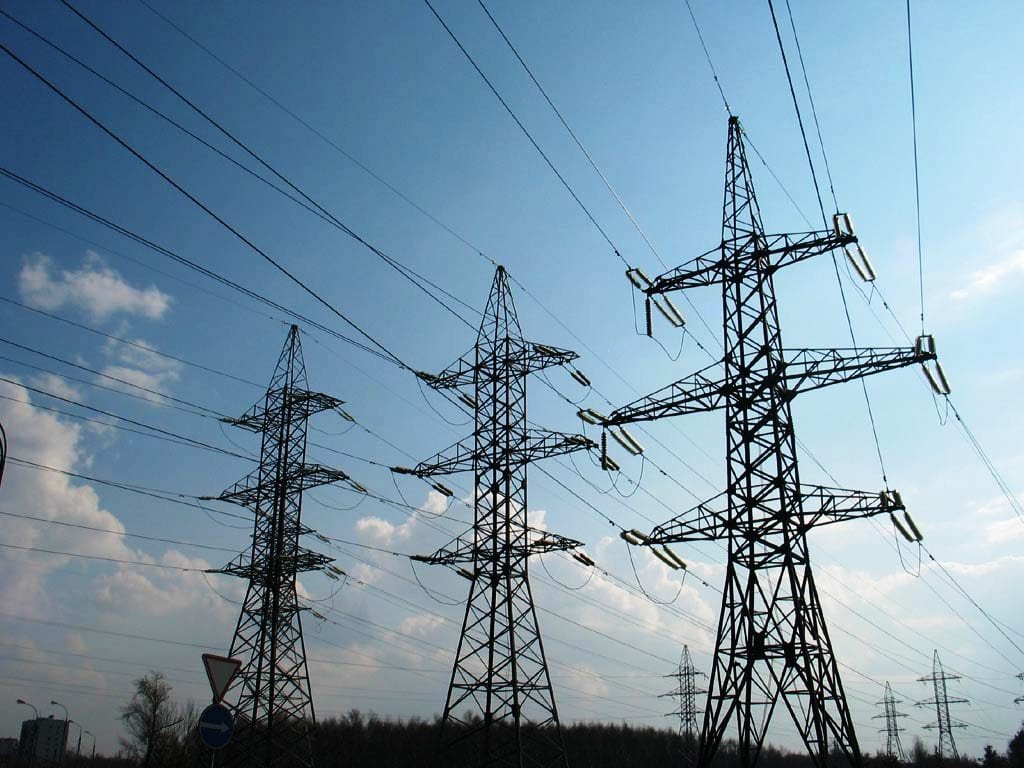

Опоры - это приспособления, поддерживающие с помощью изоляторов и арматуры провода на определенном расстоянии от земли и друг от друга. В зависимости от способа подвески проводов  опоры делятся на две основные группы:
- опоры промежуточные, на которых провода закрепляются в поддерживающих зажимах;
- опоры анкерного типа, служащие для тяжения проводов; на этих опорах провода закрепляются в натяжных зажимах.
По назначению опоры подразделяются:
- анкерные, предназначенные для жесткого крепления проводов и устанавливаемые через 15 - 20 промежуточных опор;
- промежуточные для поддержания проводов;
- концевые, устанавливаемые по концам линии и воспринимающие полное тяженне проводов;
- угловые, устанавливаемые в точках поворота линии;
- ответвительные, предназначенные для ответвления проводов.

Для изоляции крепления проводов ВЛ применяют изоляторы, изготовленные из электротехнического фарфора или стекла. На напряжение свыше 1 кВ изготовляют штыревые изоляторы классов 10, 20 и 35, что соответствует значениям номинальных напряжений ВЛ. Штыревые изоляторы крепят к траверсам и опорам с помощью штырей и крюков, которые выбираются в соответствии с типом изолятора.

Кабельная линия (КЛ) электропередач - линия для передачи электроэнергии, состоящая из одного или нескольких параллельных кабелей с соединительными, стопорными или концевыми муфтами (заделками) и крепежными деталями. В большинстве случаев, кабельные линии электропередач используют для прокладки в тех местах, где строительство воздушной линии невозможно или затрудненно в силу объективных причин. Кабельные линии широко применяются в сетях как внешнего, так и внутреннего электроснабжения.
Основными элементами конструкции силовых кабелей является токопроводящие жилы, изоляция жил, оболочка для защиты изоляции от увлажнения и других воздействий среды, броня из стальных лент или проволоки для защиты оболочки с изоляцией от механических повреждений и противокоррозионное покрытие или специальный защитный покров.

Подробно прочитать о прокладке и монтаже кабельной линии можно в статье «Монтаж кабельной линии электропередач».

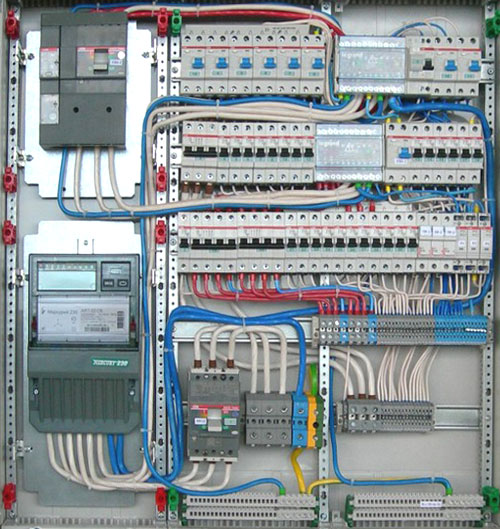

Внутреннее электроснабжение - комплекс сетей и подстанций, расположенных на территории потребителя,  по обеспечению электроэнергией потребителей внутри зданий и помещений. Внутреннее электроснабжение осуществляется вводно-распределительными устройствами (ВРУ) по внутренним электрическим сетям. ВРУ размещают в месте ввода в здание питающих линий преимущественно напряжением 380/220В. Устанавливаются специальные щиты освещения, распределительные, силовые, групповые щиты. Система дополняется устройствами электрозащиты, которые предохраняют весь комплекс устройств от замыкания.

   Монтаж внутренних систем электроснабжения включает в себя следующие виды        работ:
   - Монтаж электропроводки;
   - Монтаж электрических щитов;
   - Монтаж выключателей, розеток и т.п.;
   - Монтаж приборов электроосвещения;
   - Монтаж источников бесперебойного питания и стабилизаторов напряжения;
   - Монтаж инверторов;
   - Монтаж систем управления электроснабжением и электроосвещением;
   - Монтаж и подключение технологического оборудования;
   - Монтаж контуров заземления и молниезащиты;
   - Пусконаладочные работы.



Работы по электроснабжению включают в себя следующие этапы:
- выполнение предпроектных работ - составление технического задания;
- получение ТУ - на основании выданных ТУ выполняются дальнейшие работы;
- разработка проекта электроснабжения;
- согласование проекта электроснабжения;
- выполнение электромонтажных работ;
- сдача объекта в эксплуатацию.
